Synchro carbus - dépressiomètre Arduino

[marcopolo]

Ca faisait presque un an que j'avais reçu les composants, mais toujours pas eu le temps de tester le programme d'Emile sur Atoc, c'est maintenant chose faite sur plaquette d'essai.

Y'a plus qu'un faire un montage définitif sur veroboard, et je teste sur Mamie Violette, je crois qu'elle en a besoin. J'ai pas réussi à la régler avec les colonnes d'huile la dernière fois, du coup je l'ai complètement déréglée

Merci à Emile pour le code arduino, il est top

ch'tite vidéo



le lien sur Atoc Synchro carbu - dépressiomètre Arduino

[GrosRobert]

J'adore ce genre de montage !!

[ZeDab]

Super !!!
Admiratif ZeDab est.

Il se pose tout de même une question éthique : est-ce judicieux d'exposer ce genre de montage 'électronique sur un forum consacréaux vieilles motos, forum qui fourmille de ronchons critiquant à longueur de temps les motos modernes bourrées d'électronique ? (un peu moins depuis la sortie de la CFR...)

[Flan]

C'est top ! Bravo à Emile et à Marco

[marcopolo]

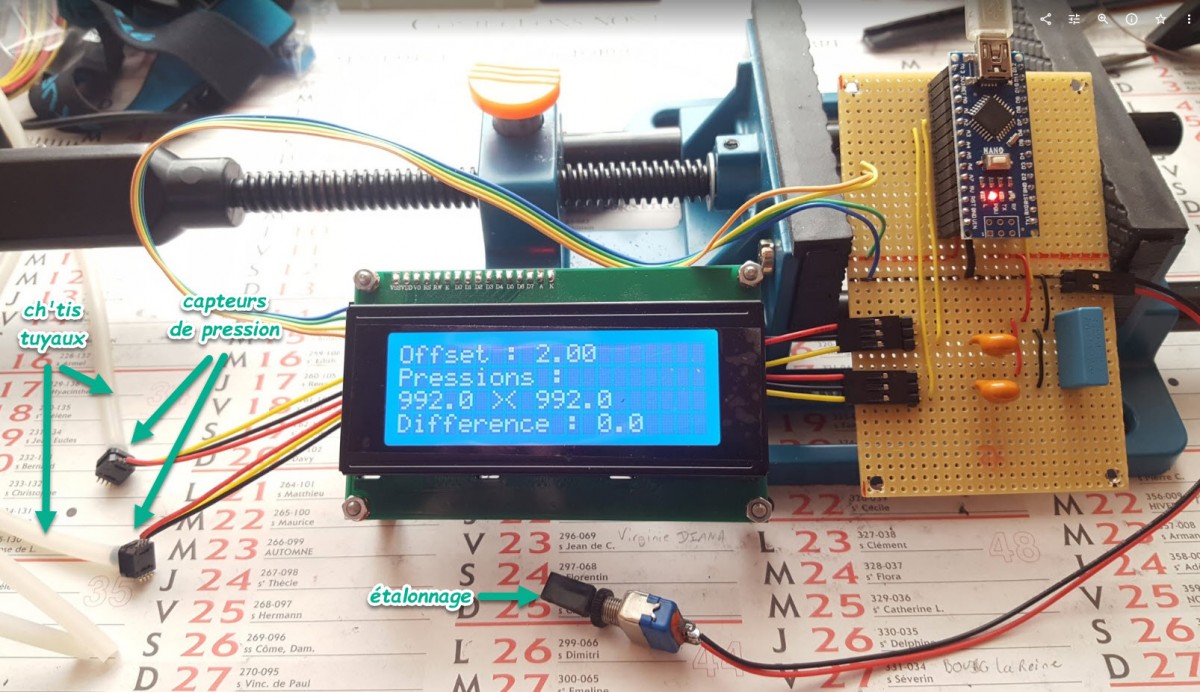

Allez ça avance, j'ai câblé en définitif, il n'y a plus qu'à intégrer dans le boitier

[Tenno]

Tu crois qu'on peut récupérer les capteurs de pression sur des vieilles machines d'apnée du sommeil ?
Avec l'étalonnage, peu importe ce qu'on mesure, ça devrait fonctionner ?

[marcopolo]

Peut-être, si tu as des références je peux regarder, ceux-là sont alimenté en 5V c'est le maxi pour un Arduino.

Après y'a toujours moyen d'adapter.

[GrosRobert]

Au final la dépression est de combien à peu près ?

[marcopolo]

Au final la dépression est de combien à peu près ?

Je te dirai cela quand j'aurai fini d'intégrer dans le boitier et que j'aurais pris les mesures

[paraglandeur]

Très sympa, bravo !
Question concernant le code : y a t'il une pondération dans le temps ? Car la dépression dans les carbus variant en fonction de la position des pistons, la dépression baisse d'un côté lorsqu'elle remonte de l'autre.

[Tenno]

Peut-être, si tu as des références je peux regarder, ceux-là sont alimenté en 5V c'est le maxi pour un Arduino.

Après y'a toujours moyen d'adapter.

J'en démonterai une à l'occasion et je t'enverrai un capteur pour que tu regardes.

[marcopolo]

Très sympa, bravo !
Question concernant le code : y a t'il une pondération dans le temps ? Car la dépression dans les carbus variant en fonction de la position des pistons, la dépression baisse d'un côté lorsqu'elle remonte de l'autre.

C'est une moyenne réalisée sur un certain nombre de tours moteurs.


Voir les explications d'Emile sur Atoc ici Synchro carbu - dépressiomètre Arduino par Emile

[marcopolo]

Je m'aperçois que je n'avais pas mis les photos finales après intégration et tests, voila.

Le boîter est un peu grand, il y avait moyen de faire beaucoup plus petit, mais bon j'avais ça sous la main.
Pour l'alimentation, c'est en USB, câble noir, que je branche sur la prise USB de la moto si elle en est équipée, ou alors sur une alimentation extérieure.

En action sur Mamie Violette

Dépressiomètre Arduino marcopolo.jpg (109.7 Kio) Vu 1248 fois

Dépressiomètre Arduino Affichage marcopolo.jpg (198.25 Kio) Vu 1248 fois

[Norman]

Super intéressant comme système

Juste quelques petites idées comme ça :
- ajouter les unités ex : mbar, mmCE (même si c'est pas vraiment utile...)
- ajouter une info cylindre av/ar sur les prises et sur l'afficheur
- ajouter une info sur le sens de rotation à appliquer pour corriger l'écart
- alimentation par pile 9V possible aussi avec un arduino nano
- utilisation d'un écran led (ex : 64 x 128 px) au lieu de 4 lignes LCD, on pourrait afficher des bargraphes des pressions côte à côte ou l'un au-dessus de l'autre.

Le dernier point c'est vraiment pour se faire plaisir et il y a un peu de taf.

C'était juste pour faire avancer le schmilimilimili

[dgero]

Marcopolo for ever

[marcopolo]

que font les modérateurs des modérateurs

[Coodeh]

Le projet m’intéresse, @marcopolo , tu as sûrement modifié le code d'Emile pour l'adapté as ton écran lcd, mais as tu modifié la base du code (genre les temps de rafraîchissement, nbre de points de mesure) ?

[marcopolo]

Le projet m’intéresse, @marcopolo , tu as sûrement modifié le code d'Emile pour l'adapté as ton écran lcd, mais as tu modifié la base du code (genre les temps de rafraîchissement, nbre de points de mesure) ?

Oui j'ai modifié, mais pas la base d'Emile qui était bonne, si tu es intéressé, MP et je te l'envoie ma version du code. Après tu fais à ta guise

Autre point intéressant, la partie électronique du montage pour les capteurs de pression, inspirée de la datasheet, il me semble que j'ai gardé un schéma ...
