Oups, quel ordre mes segments
Bonjour,

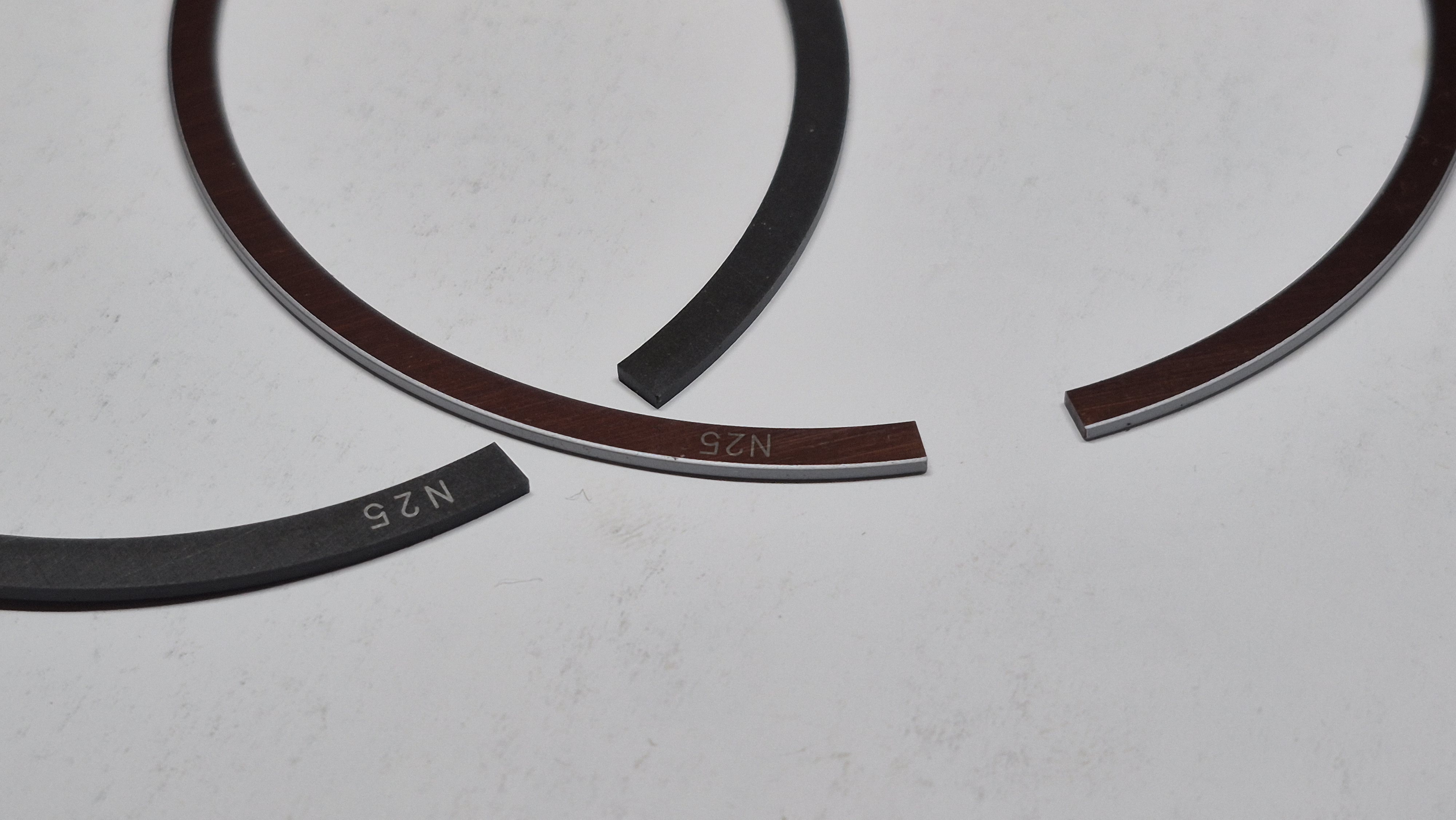

je voudrais savoir l'ordre de mes segments, le segment coupe-feu est de quelle couleur? Le segment d'étanchéité a un biseau, mais franchement je ne le vois pas. (c'est pas beau de vieillir )
Je vous remercie.
je voudrais savoir l'ordre de mes segments, le segment coupe-feu est de quelle couleur? Le segment d'étanchéité a un biseau, mais franchement je ne le vois pas. (c'est pas beau de vieillir
)Je vous remercie.
- Fichiers joints
-
-
-
V2ONLY
- Pilier du bar
- Messages : 86
- Enregistré le : 03 févr. 2024, 05:57
- Localisation : St-NAZAIRE -T@88
- Département : 44 Loire-Atlantique
- Been thanked : 1 time
Re: Oups, quel ordre mes segments
Bonsoir, pour moi le segment du dessous "rouge" sur la première photo est chanfreiné sur ses bords, mais est-ce que cela correspond a la dénomination de biseau, mystère.
Si à 50 ans on n'a pas une Transalp,
c'est qu'on a raté sa vie.
c'est qu'on a raté sa vie.
-
marcopolo
- Grand sachem
- Messages : 10005
- Enregistré le : 23 janv. 2009, 22:55
- Localisation : FR 59 Frelinghien - RD07A 96 80 000 kms - Mamie 93 160000 kms - DR 350 94 50 000 kms
- Département : 59 Nord
- Has thanked : 80 times
- Been thanked : 73 times
Re: Oups, quel ordre mes segments
Quelle origine tes segments ?
Perso je dirais que le brillant avec les 2 petits chanfrein c'est le coupe-feu, donc en 1er.
Et le noir mat l'étanchéité, donc en 2ème.
Les inscriptions vers le haut.
Mais je peux me tromper, faut demander aux spécialistes @stefter @Brunoma18 ...
Perso je dirais que le brillant avec les 2 petits chanfrein c'est le coupe-feu, donc en 1er.
Et le noir mat l'étanchéité, donc en 2ème.
Les inscriptions vers le haut.
Mais je peux me tromper, faut demander aux spécialistes @stefter @Brunoma18 ...
Vivre ses rêves plutôt que rêver sa vie Nicolas Vanier
We shall never know all the good that a simple smile can do Mère Teresa
Qu'est-ce que tu veux faire quand tu seras grand ? Je veux être gentil Charlie Mackesy
Si vous voulez vous inscrire à la superbe CARTE TRANSALPAGE
We shall never know all the good that a simple smile can do Mère Teresa
Qu'est-ce que tu veux faire quand tu seras grand ? Je veux être gentil Charlie Mackesy
Si vous voulez vous inscrire à la superbe CARTE TRANSALPAGE
-
marcopolo
- Grand sachem
- Messages : 10005
- Enregistré le : 23 janv. 2009, 22:55
- Localisation : FR 59 Frelinghien - RD07A 96 80 000 kms - Mamie 93 160000 kms - DR 350 94 50 000 kms
- Département : 59 Nord
- Has thanked : 80 times
- Been thanked : 73 times
Re: Oups, quel ordre mes segments
Ici on voit bien le biseau sur le 2ème segment dit d'étanchéité
Vivre ses rêves plutôt que rêver sa vie Nicolas Vanier
We shall never know all the good that a simple smile can do Mère Teresa
Qu'est-ce que tu veux faire quand tu seras grand ? Je veux être gentil Charlie Mackesy
Si vous voulez vous inscrire à la superbe CARTE TRANSALPAGE
We shall never know all the good that a simple smile can do Mère Teresa
Qu'est-ce que tu veux faire quand tu seras grand ? Je veux être gentil Charlie Mackesy
Si vous voulez vous inscrire à la superbe CARTE TRANSALPAGE
-
Flan
- * L'aubergiste *
- Messages : 49131
- Enregistré le : 24 sept. 2005, 16:08
- Localisation : Valenciennes. Mes motos: Suzuki DR 350, Transalp 88, Africa Twin 750 de 90 et une 1000 de 2016
- Département : 59 Nord
- Has thanked : 4 times
- Been thanked : 90 times
- Contact :
Re: Oups, quel ordre mes segments
Toujours la référence graphique qui va bien...
Merci Marc
Merci Marc
Excuse me but I have to explode....
-
RV66
- Messages : 8
- Enregistré le : 07 oct. 2025, 08:54
- Localisation : 66500 Prades
- Département : 66 Pyrénées-Orientales
- Been thanked : 1 time
Re: Oups, quel ordre mes segments
Bonjour,
Les segments sont des Honda + 0.25, le problème c'est que le biseau est assez faible et je ne le vois pas, oui je pense que le coupe-feu est le marron, il a des bords légèrement arrondis!! mais je ne trouve pas d'info!!
Les segments sont des Honda + 0.25, le problème c'est que le biseau est assez faible et je ne le vois pas, oui je pense que le coupe-feu est le marron, il a des bords légèrement arrondis!! mais je ne trouve pas d'info!!
- Fichiers joints
-
-
marcopolo
- Grand sachem
- Messages : 10005
- Enregistré le : 23 janv. 2009, 22:55
- Localisation : FR 59 Frelinghien - RD07A 96 80 000 kms - Mamie 93 160000 kms - DR 350 94 50 000 kms
- Département : 59 Nord
- Has thanked : 80 times
- Been thanked : 73 times
Re: Oups, quel ordre mes segments
Soit tu prends une loupe pour voir la différence, soit tu passes le doigt sur les bords.
Le segment coupe feu est chanfreiné (1), on voit bien les chanfreins brillants sur ta photo
Le segment d'étanchéité (3) a des bords tranchants.
Le segment coupe feu est chanfreiné (1), on voit bien les chanfreins brillants sur ta photo
Le segment d'étanchéité (3) a des bords tranchants.
- Montage Pistons segments V52°.jpg (74.55 Kio) Vu 2168 fois
Vivre ses rêves plutôt que rêver sa vie Nicolas Vanier
We shall never know all the good that a simple smile can do Mère Teresa
Qu'est-ce que tu veux faire quand tu seras grand ? Je veux être gentil Charlie Mackesy
Si vous voulez vous inscrire à la superbe CARTE TRANSALPAGE
We shall never know all the good that a simple smile can do Mère Teresa
Qu'est-ce que tu veux faire quand tu seras grand ? Je veux être gentil Charlie Mackesy
Si vous voulez vous inscrire à la superbe CARTE TRANSALPAGE
-
RV66
- Messages : 8
- Enregistré le : 07 oct. 2025, 08:54
- Localisation : 66500 Prades
- Département : 66 Pyrénées-Orientales
- Been thanked : 1 time
Re: Oups, quel ordre mes segments
Je pense comme toi le coupe feu est le bronze avec les bord chanfreiné on le voit sur ton croquis, pour le segment d'étanchéité demain je regarde avec une loupe mais du moment que je le met dans le bon sens, marquage en haut y a pas de problème.
-
marcopolo
- Grand sachem
- Messages : 10005
- Enregistré le : 23 janv. 2009, 22:55
- Localisation : FR 59 Frelinghien - RD07A 96 80 000 kms - Mamie 93 160000 kms - DR 350 94 50 000 kms
- Département : 59 Nord
- Has thanked : 80 times
- Been thanked : 73 times
Re: Oups, quel ordre mes segments
Ah, j'ai trouvé une autre information intéressante dans le Manuel d'Atelier Honda :
Ne pas inverser l'ordre des segments : le segment supérieur est chromé, le segment inférieur ne l'est pas (il est noir).
Ca confirme bien par rapport à tes photos
P.S. : ce qu'ils appellent le segment inférieur étant le 2ème en partant du haut
Ne pas inverser l'ordre des segments : le segment supérieur est chromé, le segment inférieur ne l'est pas (il est noir).
Ca confirme bien par rapport à tes photos
P.S. : ce qu'ils appellent le segment inférieur étant le 2ème en partant du haut
Vivre ses rêves plutôt que rêver sa vie Nicolas Vanier
We shall never know all the good that a simple smile can do Mère Teresa
Qu'est-ce que tu veux faire quand tu seras grand ? Je veux être gentil Charlie Mackesy
Si vous voulez vous inscrire à la superbe CARTE TRANSALPAGE
We shall never know all the good that a simple smile can do Mère Teresa
Qu'est-ce que tu veux faire quand tu seras grand ? Je veux être gentil Charlie Mackesy
Si vous voulez vous inscrire à la superbe CARTE TRANSALPAGE
-
Brunoma18
- El PROFESSOR en mécanique
- Messages : 9348
- Enregistré le : 29 avr. 2013, 13:52
- Localisation : Chateaumeillant Berry - @T1998
- Has thanked : 22 times
- Been thanked : 61 times
Re: Oups, quel ordre mes segments
'' Je ne dois rien à personne...mais tout aux autres ''
forward thrust
"Le DR bleu, l’écureuil and le Irish coffee"
Team Poiscaille
Si tu bois un laxatif cul sec, il ne va pas le rester longtemps
La guêpe attire la bière (ISA 2022)
Tu ne léches pas l'opercule ? (David 2023)
Faire coulisser l'andouillette dans le four à pain
Pierres Poires Pommes (Isa 2023)
Voiture qui roule amasse les mouches (Guillaume 2023)
Le bar à Beucue (Isa Août 2023)
RODGER! (Bonemine 2024)
"Mais,.. mais qu'est-ce ce que tu fais !?
Tu suces la gousse !??" (Bonne mine 2025)
Isabelle janvier 2026... "Clopin cloporte"
https://musee-emile-chenon.fr/
forward thrust
"Le DR bleu, l’écureuil and le Irish coffee"
Team Poiscaille
Si tu bois un laxatif cul sec, il ne va pas le rester longtemps
La guêpe attire la bière (ISA 2022)
Tu ne léches pas l'opercule ? (David 2023)
Faire coulisser l'andouillette dans le four à pain
Pierres Poires Pommes (Isa 2023)
Voiture qui roule amasse les mouches (Guillaume 2023)
Le bar à Beucue (Isa Août 2023)
RODGER! (Bonemine 2024)
"Mais,.. mais qu'est-ce ce que tu fais !?
Tu suces la gousse !??" (Bonne mine 2025)
Isabelle janvier 2026... "Clopin cloporte"
https://musee-emile-chenon.fr/
-
levoleurdepoules
- use son clavier!
- Messages : 4550
- Enregistré le : 07 janv. 2007, 12:16
- Localisation : Vallée du Champsaur
- Département : 05 Hautes-Alpes
- Has thanked : 2 times
- Been thanked : 30 times
Re: Oups, quel ordre mes segments
Une question, une réponse, une solution ...
Transalpage dans toute sa splendeur .
Transalpage dans toute sa splendeur .
Plus je fréquente les humains, plus j'aime mes chiens !!!
-
stefter
- EL DOCTOR en mécanique
- Messages : 13738
- Enregistré le : 02 oct. 2005, 17:27
- Localisation : isere 750 transalp 697 belle bombarde II" et 680 T@T TT
- Département : 38 Isère
- Has thanked : 6 times
- Been thanked : 18 times
Re: Oups, quel ordre mes segments
tout est dit ,donc je confirme le bronze chromé en haut lettrage vers le ciel
l'autre noir dessous, lettre vers le segment du haut..
l'autre noir dessous, lettre vers le segment du haut..
"je savais pas que c'était impossible ....alors je l'ai fait.... désolé..."
-
RV66
- Messages : 8
- Enregistré le : 07 oct. 2025, 08:54
- Localisation : 66500 Prades
- Département : 66 Pyrénées-Orientales
- Been thanked : 1 time
Re: Oups, quel ordre mes segments
Vous avez raison, je suis allé chez Honda et le coupe-feu c'est le marron avec les angles arrondies, il est marron car il a un traitement particulier, et le segment d'étanchéité est noir avec un léger biseau, et le marquage bien sûr en haut,
je vous remercie tous pour votre aide, j'espère que ça pourra servir pour d'autres
je vous remercie tous pour votre aide, j'espère que ça pourra servir pour d'autres
-
Flan
- * L'aubergiste *
- Messages : 49131
- Enregistré le : 24 sept. 2005, 16:08
- Localisation : Valenciennes. Mes motos: Suzuki DR 350, Transalp 88, Africa Twin 750 de 90 et une 1000 de 2016
- Département : 59 Nord
- Has thanked : 4 times
- Been thanked : 90 times
- Contact :
Re: Oups, quel ordre mes segments
Avec plaisir, content que tu aies pu être dépanné.
Si ton problème est résolu, peux tu le mentionner en éditant le titre de ton premier post? Merci!
Si ton problème est résolu, peux tu le mentionner en éditant le titre de ton premier post? Merci!
