Montage amortisseur RD04 sur t@ de 87

[cematin]

Non pas du tout la chape vient toujours en butée sur l'axe fileté de l'amorto
Faut trouver un boulon qui permet
soit de passer l'hexagonale présent sur l'axe ou agrandir le diamètre du trou du boulon
Le boulon vient prendre appui sur la rondelle
Pas sûr l'hexagonale de l'axe

[Flan]

Faut trouver un boulon qui permet soit de passer l'hexagonale présent sur l'axe

Je ne comprends pas bien cette partie

[cematin]

Faut trouver un boulon qui permet soit de passer l'hexagonale présent sur l'axe

Je ne comprends pas bien cette partie

Flan le gros boulon que j'ai utilisé prend place entre la rondelle et la chape, il faut office d'entretoise
Il ne vient pas se fixer sur l'axe de l'amorto
Il sert à éloigner le ressort et sa rondelle de la chape

Exemple avec un vieux roulement (plus de boulon de dispo)

[Flan]

Haaa ok parfaitement illustré, merci à toi d'avoir pris cette peine, tu es top!

[Nico_bardy]

Parfaitement clair pour moi merci beaucoup.
Je vais aller acheter un boulon cette semaine, j'ai pas ce qu'il faut à la maison.

[TiTi]

Ecrou, pas boulon

[Nico_bardy]

Yes petite erreur de language

[marcopolo]

On ne le dira jamais assez mais notre Titi national est à cheval sur 2 choses :

- la tension de chaîne avec le fameux Aïe !!!!


- l'utilisation du terme boulon mal à propos, l'ensemble boulon étant constitué d'une vis et d'un écrou


Attention à vos photos et à vos écrits

[TiTi]

Pour la définition de boulon ce n'est pas clair d'après Wiki ou vis et boulon définissent les mêmes pièces.

Mais pour moi c'est comme Marco : boulon = vis + écrou.

[marcopolo]

Le boulon, c'est un terme qui désigne un assemblage : Un boulon crée une liaison « complète, rigide et démontable », entre les pièces qu'il traverse et presse l'une contre l'autre.

Donc même si visuellement il n'y a pas d'écrou parce là pièce femelle est taraudée, l'ensemble est bien boulonné. D'où le mélange de terme entre vis et boulon.

Enfin, c'est notre version perso de la chose Titi et moi.

On est bien hors sujet là

[Nico_bardy]

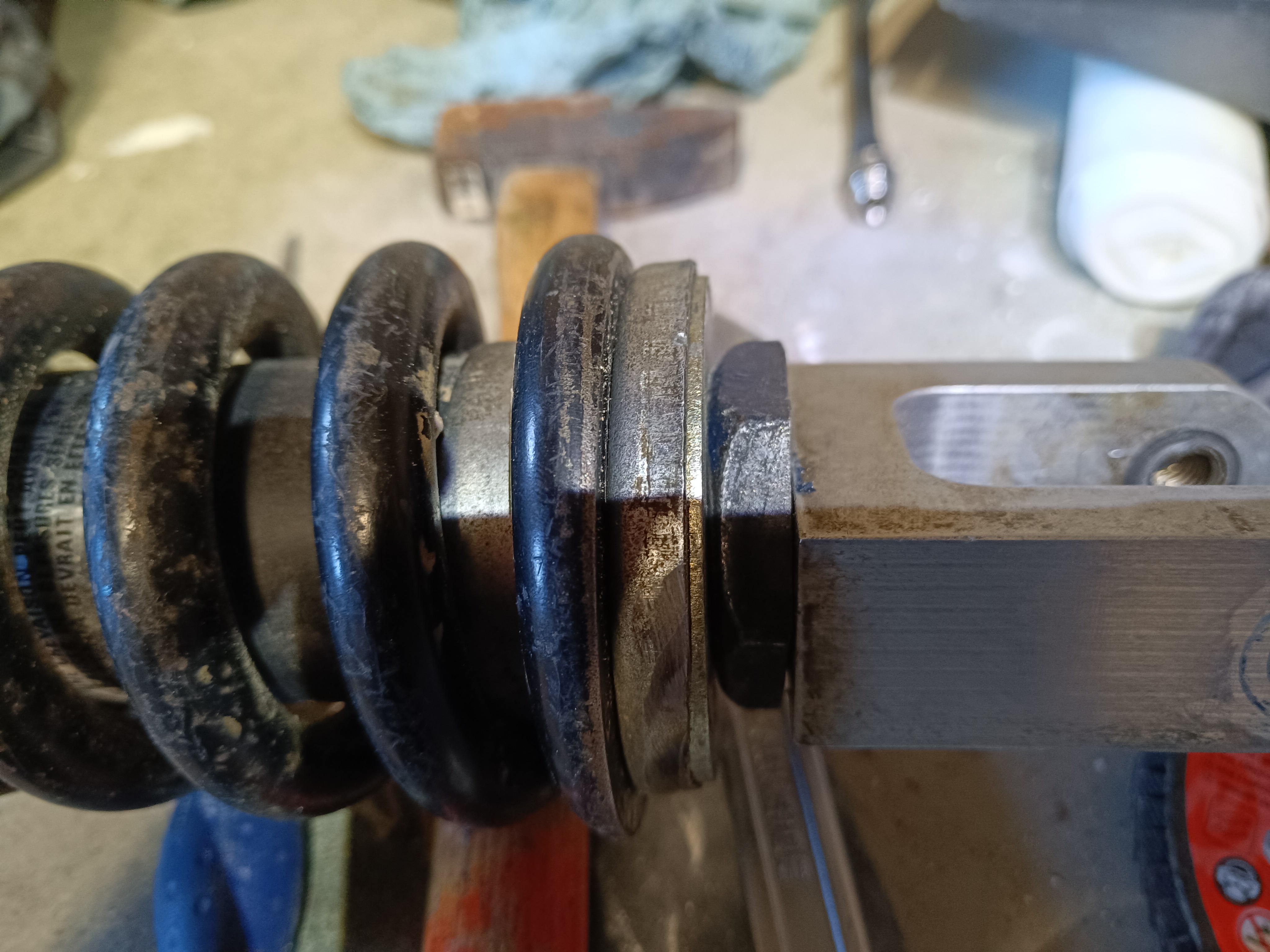

Voilà ce que ça donne de mon côté.
L'entraxe de l'écrou (zavez vue j'évolue) est un poil trop grand par rapport à l'écrou de bloquage de la chappe, je dirais 1mm environ du coup ça gigote un chouilla.

Mais je suppose qu'une fois tout contraint ça ne bougera plus.

[cematin]

Super
As tu essayé de monté l'amorto pour voir si il passe sans toucher ?
L'écrou me paraît pas très épais mais bon c'est le montage qui valide

La chape est d'origine ou c'est une rallongée ?

[Nico_bardy]

Non je fais ça demain .
L'écrou fait environ 15mm d'épaisseur.
Plus large après, je ne pouvais pas resserrer l'amortisseur en partie supérieure.

C'est une chappe rallongé, j'ai rehaussé l'avant également.

[Nico_bardy]

Victoire c'est en place !!
En effet l'écrou était un peu court mais il y a fallu que je le coupe en deux sinon je ne pouvais pas serrer la chappe avec la clé.
Mais ça passe, au mm prêt avec la roue hors sol et un peu plus de marge sur ces deux roues.
J'ai été obligé de remettre la chappe d'origine, avec ma chappe rallongé ça ne passé pas, les coupelles touchées quand même la biellette.

Je vais devoir investir dans un pont moto.. j'ai glissé chef.. saleté de chandelle.

[TiTi]

...
J'ai été obligé de remettre la chappe d'origine, avec ma chappe rallongé ça ne passé pas, les coupelles touchées quand même la biellette...

Etrange ça !!!

...
Je vais devoir investir dans un pont moto.. j'ai glissé chef.. saleté de chandelle.

C'est ballot

[Yam3cx]

Victoire c'est en place !!

Impeccable
tu vas voir ça métamorphose la moto

[Nico_bardy]

Oui j'imagine même si j'ai un peu moins de garde au sol à cause de la perte de ma chappe, je pense que la qualité de suspension comblera ça

[cematin]

+1 pour la qualité des suspensions après modifications

Petite question comment fais-tu pour la béquille latérale ?

J'ai dû changer la mienne elle était devenue trop courte
Tu devrais avoir le même souci
Encore que l'amorto de RD04 est plus court que celui de RD07

[TiTi]

Béquille réglable (ce n'est pas moi qui l'avait faite celle-là).


[Nico_bardy]

Moi perso je l'ai coupé, j'avais un bout de tige filetée et de tu e du même diamètre que la béquille, j'ai mis la tige filetée à l'intérieur pour rallonger la béquille et j'ai tout ressouder avec coup de peinture.
Seule désavantage la béquille est plus lourde et sautille parfois sur des terrains bien accidentés.

Génial l'idée d'une béquille réglable en hauteur, je n'y avais pas pensé.
