Transalp 600 1999 PD10 relai démarrage - problème électrique


BONJOUR,
Présentation : Makael propriétaire d'une Transalp XL600 VX de 1999 , belge - Ixelles - Bxl.
Restaure des vieux véhicules Vw combi T2 ,2cv , fiat .

Suis à la recherche d'un peu d'aide

J ai un problème électrique et de démarrage .

Pourriez vous m'indiquer le code couleur de fils reliant la moto au relai de démarrage.

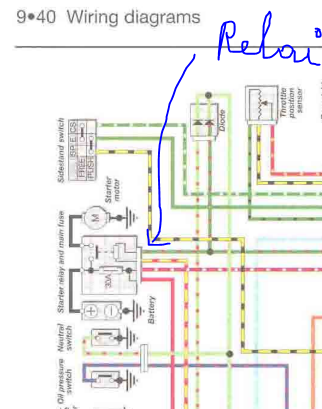

en effet sur ce schéma , on ne saurait dire comment brancher les fils, quels sont les fils au dessus et en dessous.

Là faut couper tout ça et refaire proprement !

Les couleurs à prendre en compte sont celles du haut au niveau du faisceau.

TiTi a écrit : ↑

31 oct. 2021, 18:02

Là faut couper tout ça et refaire proprement !

Les couleurs à prendre en compte sont celles du haut au niveau du faisceau.

Sinon ça va peter

N'oublie pas la gaine thermo

Sur le schéma de la revue technique, je ne saurait dire quels sont les positionnements de ces fils sur le connecteur rouge dans lequel il y a un fusible.
On ne sait pas distinguer si les fil rouge - rouge et blanc -vert et rouge - jaune et rouge sont haut dessus ou en dessous,DEVANT OU DERRIÈRE.
Le plus simple serait une photo de ses branchements

Rouge et rouge/blanc on s'en fiche vu qu'ils sont en commun à l'intérieur.

Pour les 2 autres un coup d'ohmmètre pour repérer le bobinage d'excitation (résistance). Le sens n'a pas d'importance non plus.

Mais en gros c'est 2 devant et 2 derrière.

J'ai retrouvé une photo de ma bécane :

J'ai déplacé le post dans la bonne rubrique et le message de Marmotte dans le bon post
